三相交流系统下电压降计算

◎V=3I（Rcosφ +Xsinφ） V=线间电压降 I=负载电流

◎cosφ=功率因数

◎sinφ= （1-cos2φ）

◎R=该电流之交流电阻值（欧姆/米）

◎X=阻抗值（欧姆/米）

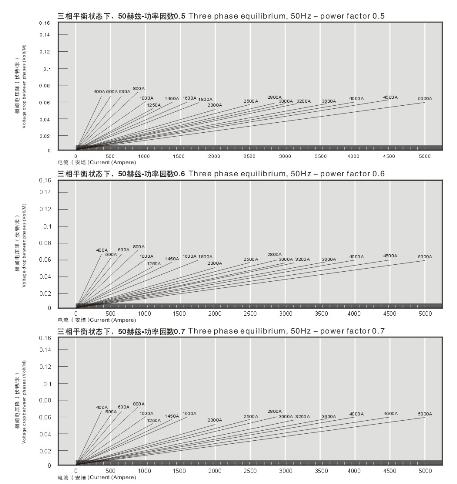

◎MOLFO母线槽在50Hz及负载功率因数为0.5至1.0间，每米电压降如下图所示。

铜母线之短时间紧急超负载和温度上升

1、 额定绝缘电压（V）660

2、 额定工作电压（V）380

3、 工频冲击耐受电压（V/min）3750

4、 额定工作电流（A）

5、 额定极限短路分断能力IOU(KA)

6、 额定短时耐受电流IOW(KA/S)

母线槽:20、50、65、100

外壳保护导体（PE）特别加线：12、30、39、60

7、 额定峰值短时耐受电流IDK（KA）

8、 防护等级：IP40～IP66

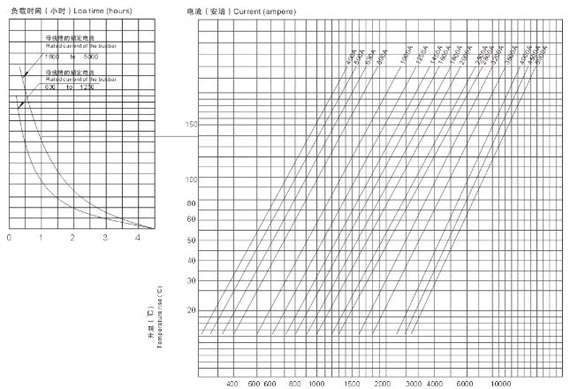

短暂时间紧急超负载和温度上升

在使用过程中，短暂时性的超负载是十分常见的，只要在不超出其导体的设计上限，是可以允许的。在温度上升设计

方面，外界温度为40℃，铜导体的温升为55℃ 。当母线槽短时间内在额定电流以上的电流下操作时，必须同时考虑其上升的温度。在附表中便于分别表示了不同额定电流下，超负载、温度上升与时间之间的关系。

例如：（i）5000安培母线槽，可从零负载开始，在一小时内承受8300安培的电流。

（ii）4000安培之母线槽在3000安培电流之稳定操作下，温升为43℃

注：使用母线槽时必须同时考虑一些如电压降和热膨胀等问题。
